迪e物联——迪e智能终端

产品简介

智能数据采集模块，可以通过连接设备远程对工厂设备进行管理和运行状态的实时监控。

技术规格

电源输入：DC6-18V ; 推荐DC12V
平均电流： 160mA
平均功率： 2W
温度：-25℃~75℃
相对湿度：≤85％

实物展示

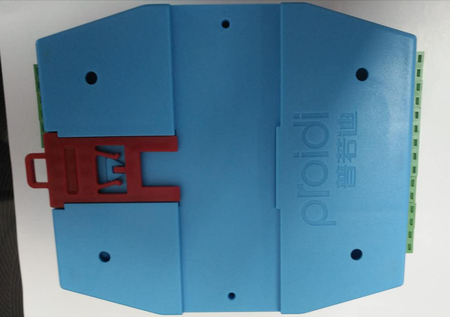

图：迪e智能终端

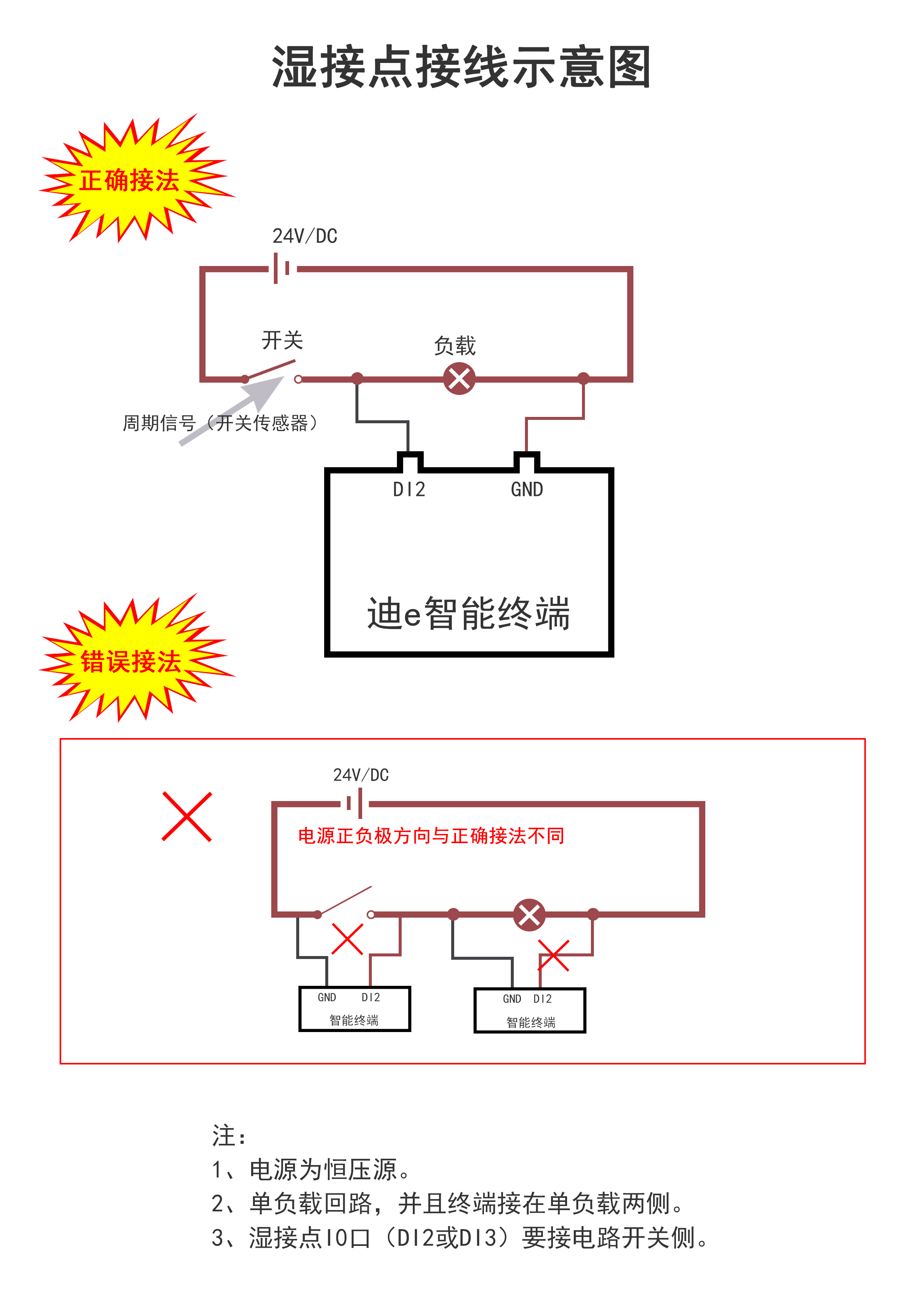

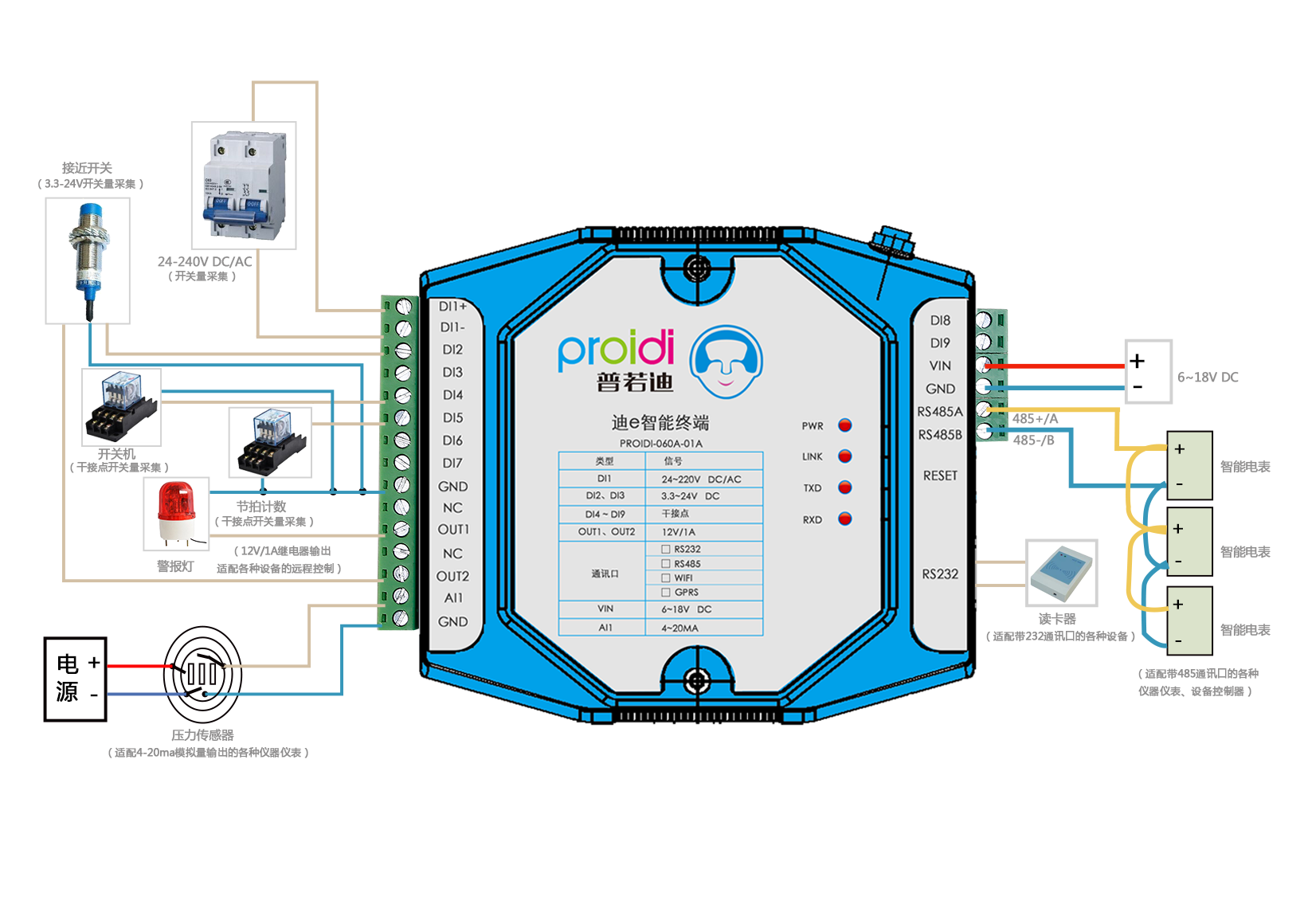

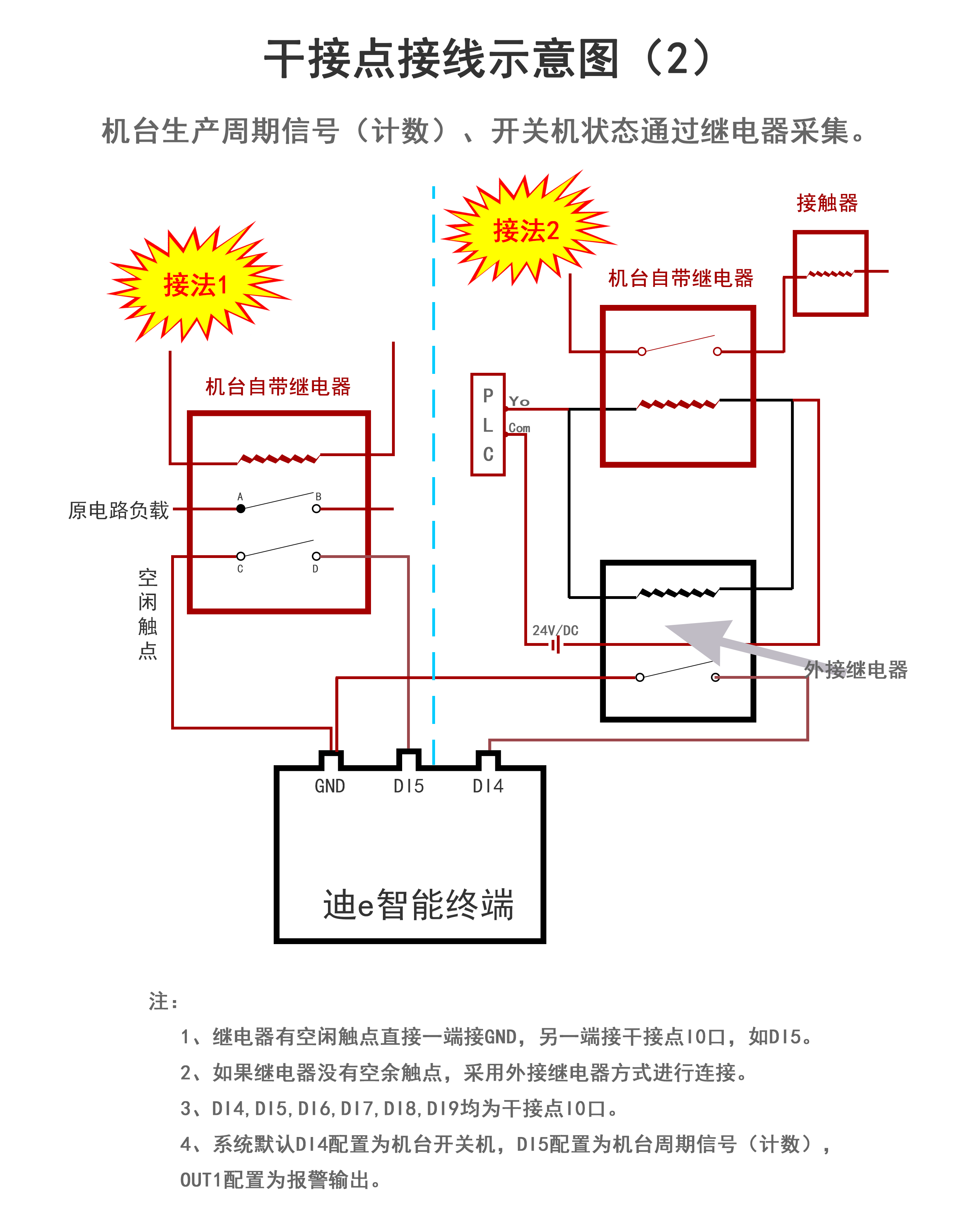

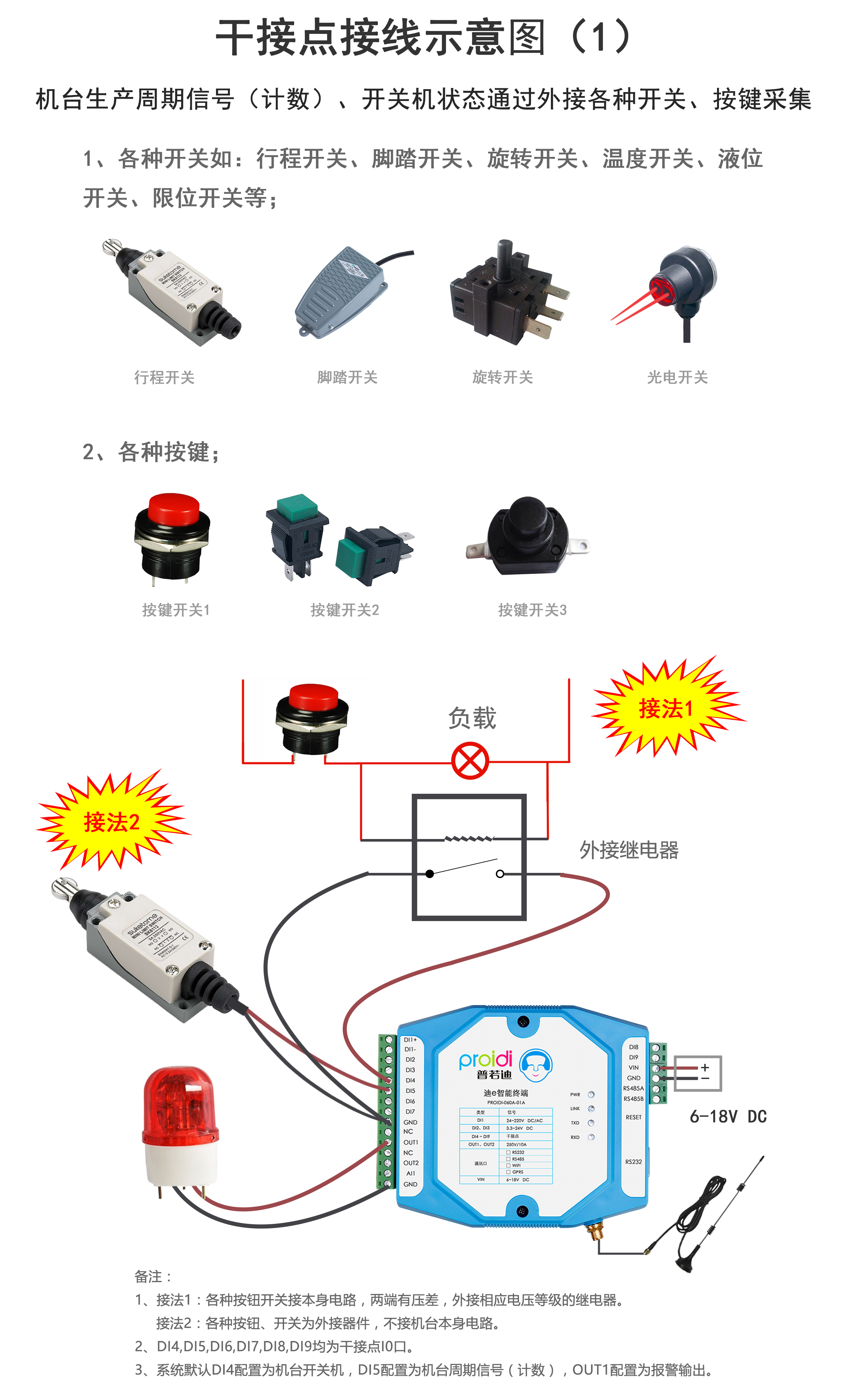

接线图

说明书

一、9路不同且可独立配置的开关量输入通道，可用于设备运行过程中的开关状态、节拍计数等的信号采集

*DI1 支持24-240V DC/AV 开关量信号接入

*DI2、DI3 支持3.3-24V DC 开关量信号接入，如接近开关状态、设备继电器开关状态的采集

*DI4-DI9 支持干接点（无电压）开关量信号采集，如设备侧继电器开关状态、限位开关等的采集

二、2路继电器控制输出

Ø适配各种设备的远程控制

三、支持232、485接口数据采集

*适配带232通讯口的各种设备，如读卡器、设备控制器等

*适配带485通讯口的各种仪器仪表，设备控制器，支持组网通讯

安装指南

1、打开包装后，根据现场环境选择安装模式如下图（图1、2）：

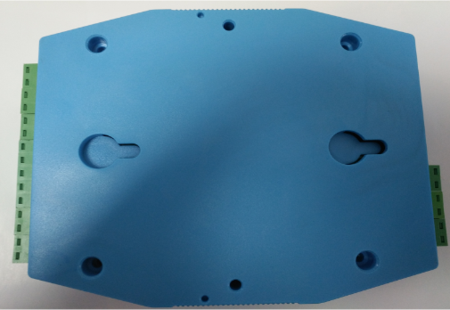

图1

图2

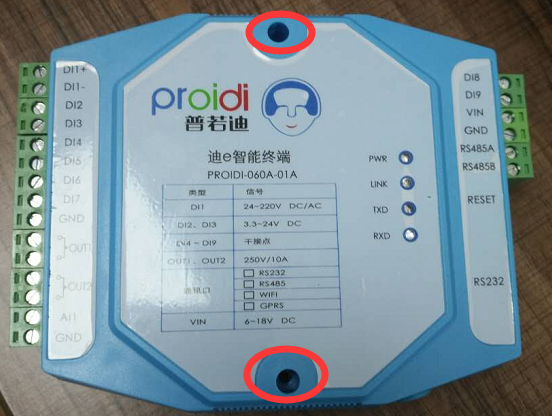

选择好后并固定（如下图）：

2、接线：

对照APP端对接线端口的定义，进行连线。

3、上电
